SISTEM DIGITAL: Laporan Akhir Percobaan III Modul 3

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

1. Komponen

ARDUINO UNO

PUSH BUTTON

[kembali]

2. Rangkaian Simulasi

[kembali]

3. Flowchart

Flowchart master:

Flowchart Slave:

[kembali]

4. Listing Program

//MASTER

#include <Wire.h>

#define SLAVE_ADDR 9

int analogPin = 0;

int val = 0;

void setup() {

Wire.begin();

}

void loop() {

delay(50);

val = map(analogRead(analogPin), 0, 1023, 255, 1);

Wire.beginTransmission(SLAVE_ADDR);

Wire.write(val);

Wire.endTransmission();

}

//SLAVE

#include <Wire.h>

#define SLAVE_ADDR 9

int LED = 13;

int rd;

int br;

void setup() {

pinMode(LED, OUTPUT);

Wire.begin(SLAVE_ADDR);

Wire.onReceive(receiveEvent);

Serial.begin(9600);

Serial.println("I2C Slave demo");

}

void receiveEvent() {

rd = Wire.read();

Serial.println(rd);

}

void loop() {

delay(50);

br = map(rd, 1, 255, 100, 2000);

digitalWrite(LED, HIGH);

delay(br);

digitalWrite(LED, LOW);

delay(br);

}

[kembali]

5. Video

[kembali]

6. Kondisi

PERCOBAAN III

1. Apabila ada tambahan slave, bagaimana cara master membedakan satu slave dengan slave lainnya pada i2C pada saat berkomunikasi? Apakah pada bagian program, atau rangkaian, atau keduanya ?

JAWAB:

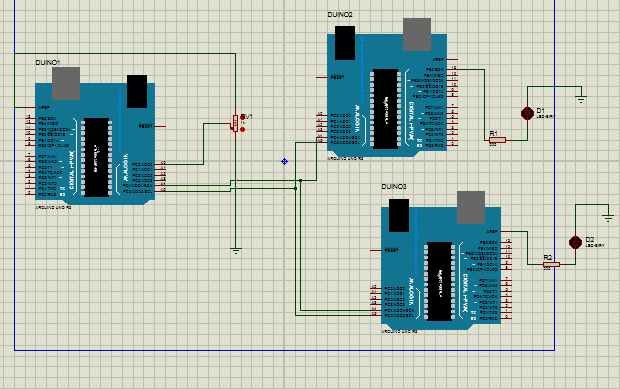

Pada rangkaian inter integrated circuit ini master dapat menentukan komunikasi dimulai atau dihentikan dengan menggunaka start dan stop. Jika kita ingin menambahkan slave maka pin scl dihubungkan secara paralel dengan slave. Untuk rangkaiannya seperti ini:

Pada programnya kita menukar logika pada slave jika kita ingin menyalakan LED di slave 1 maka slave 1 diberi logika HIGH dan LOW sedangkan slave 2 diberi logika LOW dan LOW begitu pun sebaliknya.

[kembali]

7. Link Download

HTML: click here

Rangkaian simulasi: click here

Listing program:

Master click here

Slave click here

Video: click here
