1. Memahami materi mengenai logic Array
2. Melakukan simulasi rangkaian logic Array
[kembali]
2. Komponen
Gerbang Logika AND
Gerbang AND
memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran
(Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua
masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output)
Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang
menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak
memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.
Gambar 1. gerbang
logika AND
Tabel kebenaran
gerbang logika AND
Gambar 2. Tabel
kebenaran gerbang logika AND
Gerbang Logika OR
Gerbang OR
memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran
(Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari
Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output)
Logika 0, maka semua Masukan (Input) harus bernilai Logika 0. Simbol yang
menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.
Gambar 3. gerbang
logika OR
Tabel kebenaran
gerbang logika OR
Gambar 4. Tabel
kebenaran gerbang logika OR
Inverter
Inverter berfungsi
sebagai converter daya listrik yang mampu mengonversikan arus searah atau DC
(Direct Current) menjadi arus bolak-balik atau AC (Alternating Current), atau
juga sebaliknya dengan efektivitas yang sama. rangkaian inverter juga dapat
dimanfaatkan untuk mengatur atau menstabilkan tegangan dari keluaran arus
listrik yang dihasilkan.
Gambar 5. Inverter
[kembali]
3. Dasar Teori
Programmable Logic Array:
Sebuah array logika yang dapat diprogram atau dikenal dengan (PLA) memungkinkan fungsi logika yang dinyatakan dalam bentuk penjumlahan diimplementasikan secara langsung. Konsepnya mirip dengan PROM. Namun, tidak seperti PROM, PLA memiliki gerbang AND pada input dan gerbang OR yang diprogram pada outputnya. Sementara keluaran dalam perangkat PLA, masing-masing memiliki fungsi Boolean yang memiliki array dari gerbang AND yang diprogram pada input dan array gerbang OR yang dapat diprogram untuk membentuk AND dari setiap input atau komplemennya. Bentuk array yaitu jalur input ortogonal ke output. output yang dihasilkan dapat diringkas dalam array gerbang OR yang dapat diprogram. Demikian kita memiliki array gerbang ATAU diprogram pada output. Perangkat PLA dengan empat jalur input, delapan produk Input ke masing-masing gerbang AND dapat diprogram menjadi salah satu dari 16 kemungkinan kombinasi dari garis dan empat jalur keluaran. Artinya, array gerbang AND yang dapat diprogram memiliki delapan gerbang AND. Setiap dari gerbang AND di sini memiliki delapan input, yang sesuai dengan empat variabel input dan komplemennya. empat variabel input dan komplemennya. Empat OR gerbang di output dapat menghasilkan empat berbeda variabel. Diagram logika menggambarkan keadaan perangkat yang tidak terprogram. Fungsi Boolean, masing-masing memiliki maksimal delapan minterm dari 16 minterm yang mungkin dengan empat minterm.
Pada Programmable Logic Array ini kita akan mensimulasikan sebanyak 3 rangkaian yaitu:
Rangkaian yang pertama akan disimulasikan mengenai Perangkat internal dari sebuah PLA, Rangkaiannya dapat dilihat pada gambar 7. Pada rangkaian tersebut menerapkan fungsi Boolean yang diberikan dengan PLA, dimana setiap ekspresi disederhanakan menjadi jumlah minimum yang akan meminimalkan jumlah gerbang AND yang diperlukan untuk tujuan tersebut. Karena semua variabel input tersedia untuk gerbang AND yang berbeda, penyederhanaan fungsi Boolean untuk mengurangi jumlah literal dalam berbagai istilah produk tidak penting, penggambar Perangkat internal dari sebuah PLA juga dapat dijelaskan dengan skema dibawah ini:
gambar 6. Skema alternatif dari Perangkat internal sebuah PLA
[kembali]
4. Bentuk Rangkaian
Rangkaian 1 yaitu rangkaian internal sebuah PLA:

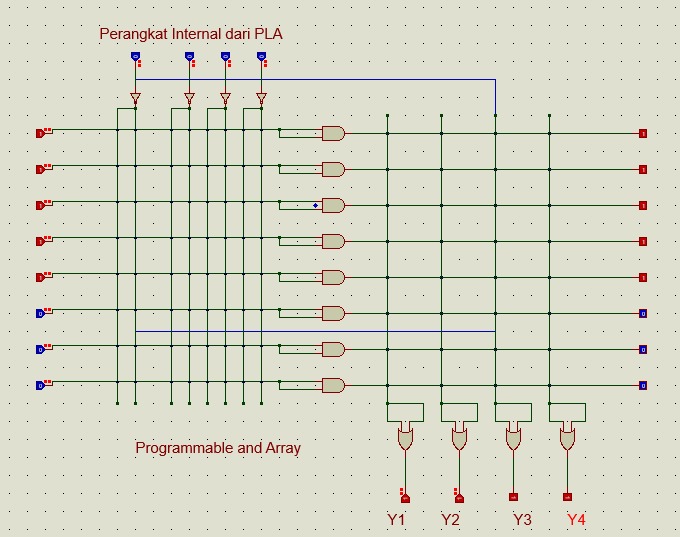

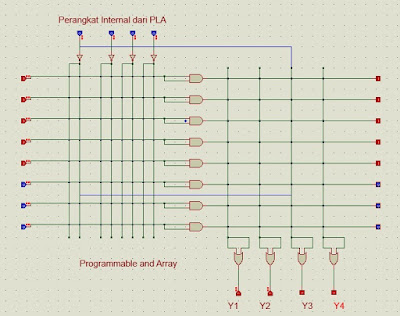

Gambar 7. Perangkat internal dari sebuah PLA
Rangkaian 2 berdasarkan contoh 9.2

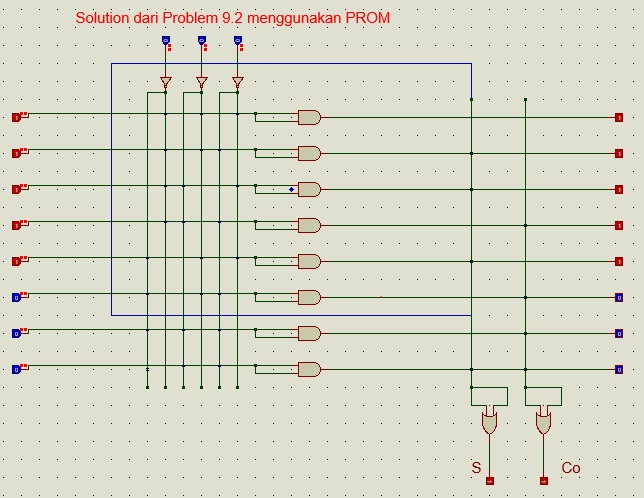

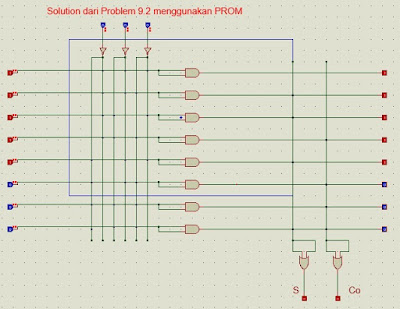

Gambar 8. Solution dari 9.2 menggunakan PROM
Rangkaian 3 berdasarkan contoh 9.2
Gambar 9. Solution dari 9.2 menggunakan PLA
[kembali]
5. Prinsip Kerja
Rangkaian 1:
Menunjukkan bentuk internal perangkat PLA dengan empat jalur
input, delapan produk garis dan empat jalur keluaran. Artinya, array gerbang
AND yang dapat diprogram memiliki delapan gerbang AND. Setiap gerbang AND di
sini memiliki delapan input, yang sesuai dengan empat variabel input dan
komplemennya. Input ke
masing-masing gerbang AND dapat diprogram menjadi salah satu dari 16
kemungkinan kombinasi dari empat variabel input dan komplemennya. Empat gerbang OR di output dapat menghasilkan empat Fungsi Boolean, masing-masing
memiliki maksimal delapan minterm dari 16 minterm. Diagram logika menggambarkan
keadaan perangkat yang tidak terprogram.
jika logicstate
inverter berlogika 1 maka arus akan mengalir ke gerbang logika AND dan arus
dari gerbang logika And akan dialirkan ke Gerbang Logika OR. pada simulasi
rangkaian ini, kita harus menginputkan logika nya untuk masing - masing gerbang
logika agar mendapatkan output yang diinginkan.
Rangkaian 2:
Pada Rangkaian ini dijelaskan mengenai penyelesaian permasalah pada contoh 9.2 dengan menggunakan PROM.
Rangkaian 2:
Pada Rangkaian ini dijelaskan mengenai penyelesaian permasalah pada contoh 9.2 dengan menggunakan PROM.
Tabel kebenaran menggunakan Ekspresi Boolean, untuk jumlah S dan Co dapat ditulis sebagai berikut:
selanjutnya nilai dari setiap logika gerbang AND dan gerbang OR ditampilkan pada tabel berikut:
Tabel ini digunakan untuk menentukan nilai input dan outputnya sehingga dapat dibuatkan pada rangkaiannya seperti gambar.8
Rangkaian 3:
Pada Rangkaian ini dijelaskan mengenai penyelesaian permasalah pada contoh 9.2 dengan menggunakan PLA.
Tabel diata menunjukkan tabel fungsi dengan input dan output yang diinginkan. Ekspresi
Boolean untuk output yang diinginkan diberikan dalam persamaan berikut:
Dari Persamaan diatas maka dipereloh output Bolean nya pada tabel berikut:
Pemeriksaan ekspresi Boolean yang diperkecil (9,9) hingga
(9,12) mengungkapkan bahwa ada 12 yang ekspresi yang berbeda.
Karenanya, perangkat PLA dengan 12 gerbang AND akan memenuhi
kebutuhan. Juga, karena ada empat output, kita perlu
memiliki empat OR gerbang di output. Angka
9.17 menunjukkan perangkat PLA yang diprogram. Perhatikan
bahwa, dalam perangkat PLA yang diprogram, yang tidak diprogram di interkoneksi oleh tanda silang (×).
[kembali]
