1. Memahami materi mengenai logic families
2. Melakukan simulasi rangkaian logic families
[kembali]
2. Komponen
1. VCC
Secara sederhana, VCC menunjukan pin yang harus disambung pada muatan positif. biasanya berukuran 5V,3V,12V dsb.
Gambar 1. VCC
2. Resistor
Resistor atau disebut juga dengan Hambatan adalah Komponen Elektronika Pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian Elektronika. Satuan Nilai Resistor atau Hambatan adalah Ohm (Ω).
Fungsi resistor adalah sebagai berikut :
· Sebagai pembagi arus.
· Sebagai penurun tegangan.
· Sebagai pembagi tegangan.
· Sebagai penghambat aliran arus listrik,dan lain-lain
Untuk fungsi utama dari resistor yaitu untuk membatasi arus yang yang melewatinya, misalkan untuk LED biasanya digunakan resistor sebesar 330 ohm yang mana bisa untuk membatasi arus sebesar 20mA-50mA, karena jika arus yang masuk ke sebuah komponen elektronika melebihi dari kapasitas arus maksismum komponen tersebut, maka komponen tersebut akan panas terlebih dahulu kemudian akan rusak, namun jika arus yang masuk ke komponen itu terlalu kecil atau kurang dari batas minimum, maka komponen tersebut tidak akan aktif.
Gambar 2. Resistor
3. Transistor
transistor adalah komponen aktif semikonduktor yang berfungsi sebagai penguat arus dan sebagainya saklar. transistor dapat sobat temui pada amplifier, tone control, preamp, dan lain sebagainya
bentuk fisik transistor adalah mempunyai 3 kaki namun ada juga yang mempunyai 4 kaki namun jarang sekali digunakan.
Untuk transistor jenis npn maka susunan kaki adalah sebagai berikut:
- Kaki emitor biasanya menuju ke arah kutub negatif atau tegangan lebih rendah dari tegangan kolektor.
- Kaki kolektor biasanya kearah positif atau tegangan lebih tinggi dari tegangan emitor.
- Jika basis diberi arus negatif maka transistor mati jika diberi arus positif maka transistor hidup.
Gambar 3. Transistor
4. Dioda
komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Diode dapat disamakan sebagai fungsi katup di dalam bidang elektronika. Diode sebenarnya tidak menunjukkan karakteristik kesearahan yang sempurna, melainkan mempunyai karakteristik hubungan arus dan tegangan kompleks yang tidak linier dan seringkali tergantung pada teknologi atau material yang digunakan serta parameter penggunaan. Beberapa jenis diode juga mempunyai fungsi yang tidak ditujukan untuk penggunaan penyearahan.
Gambar 4. dioda
5. Logicprobe
Probe logika adalah probe uji genggam yang digunakan untuk menganalisis dan mengatasi masalah keadaan logis ( boolean 0 atau 1) dari sirkuit digital.
6. Logicstate
Adalah komponen logika yang memberikan input berupa 0 atau 1
3. Dasar Teori
Ada berbagai
konfigurasi rangkaian atau lebih tepat berbagai pendekatan yang digunakan untuk
menghasilkan berbagai jenis sirkuit terintegrasi digital. Setiap pendekatan
mendasar semacam itu disebut keluarga logika.
Logic Families atau dengan kata
lain milik keluarga logika yang sama, akan memiliki karakteristik listrik yang
identik. Karakteristik ini
meliputi kisaran tegangan suplai, kecepatan respons, disipasi daya, input dan tingkat logika
output, sumber saat ini dan kemampuan tenggelam, kipas-keluar, margin
kebisingan, dll.
5.1.1 Signifikansi
Sistem digital
pada umumnya terdiri dari IC digital yang melakukan fungsi logika dan pemilihan
yang berbeda, IC ini dari
keluarga logika yang sama menjamin bahwa IC yang berbeda kompatibel
dan bahwa
sistem secara keseluruhan melakukan fungsi logika yang dimaksud. Dalam hal di
mana output dari IC milik
keluarga tertentu memberi makan input dari IC lain milik keluarga yang berbeda,
kita harus
menggunakan teknik antarmuka yang mapan untuk memastikan kompatibilitas. Memahami
fitur dan kemampuan keluarga
logika yang berbeda sangat penting bagi seorang desainer logika yang keluar
untuk membuat pilihan optimal
untuk desain digital barunya dari alternatif keluarga logika yang tersedia. A
tidak begitu baik. Pilihan yang dipikirkan
dengan baik dapat dengan mudah mengurangi atau melebihi desain dengan baik
tidak memadai atau berlebihan kemampuan.
5.1.2.1 Subfamili
TTL
Keluarga TTL
memiliki sejumlah subfamili termasuk TTL standar, TTL daya rendah, daya tinggi
TTL, Schottky TTL
daya rendah, Schottky TTL, Schottky TTL daya rendah lanjutan, Schottky canggih TTL dan TTL cepat.
IC milik keluarga TTL ditetapkan sebagai 74 atau 54 (untuk TTL standar), 74L atau 54L
(untuk TTL daya rendah), 74H atau 54H (untuk TTL daya tinggi), 74LS atau 54LS
(untuk daya rendah Schottky TTL), 74S
atau 54S (untuk Schottky TTL), 74ALS atau 54ALS (untuk Schottky daya rendah
lanjutan) TTL), 74AS atau
54AS (untuk Schottky TTL lanjutan) dan 74F atau 54F (untuk TTL cepat). Kode
alfabet sebelumnya ini
menunjukkan nama pabrikan (DM untuk National Semiconductors, SN for Texas) instrumen dan
sebagainya). Kode numerik dua, tiga atau empat digit memberitahukan fungsi
logika yang dilakukan oleh IC. Dapat
disebutkan bahwa perangkat seri 74 dan perangkat seri 54 identik kecuali untuk kisaran suhu
operasional mereka. Perangkat 54-seri ini memenuhi syarat MIL (suhu operasional kisaran: −55 ° C
hingga +125 ° C) versi IC seri-74 yang sesuai (rentang suhu operasional: 0 ° C hingga 70 °
C). Misalnya, 7400 dan 5400 keduanya merupakan gerbang NAND quad dua-input.
5.1.2.2 Subfamili
CMOS
Subfamili CMOS
yang populer termasuk 4000A, 4000B, 4000UB, 54 / 74C, 54 / 74HC, 54 / 74HCT,
Keluarga 54 / 74AC
dan 54 / 74ACT. 4000A CMOS family telah digantikan oleh tegangan tinggi
versi dalam
keluarga CMOS 4000B dan 4000UB, dengan yang pertama memiliki buffer dan yang
terakhir memiliki keluaran
unbuffered. 54 / 74C, 54 / 74HC, 54 / 74HCT, 54 / 74AC dan 54 / 74ACT adalah
logika CMOS keluarga dengan
fungsi logika seri 54/74 TTL yang kompatibel dengan pin.
5.1.2.3 Subfamili
ECL
Keluarga logika
ditambah emulator monolitik pertama kali diperkenalkan oleh ON Semiconductor,
sebelumnya,divisi Motorola,
dengan seri perangkat MECL-I pada tahun 1962, dengan seri MECL-II berikut itu pada tahun
1966. Kedua keluarga logika ini telah menjadi usang. Saat ini, subfamili
populer ECL Logika termasuk MECL-III
(juga disebut seri MC 1600), seri MECL-10K, seri MECL-10H dan seri MECL-10E
(ECLinPS dan ECLinPSLite). Seri MECL-10K dibagi lagi menjadi
10 perangkat
100-seri dan 10 200-seri.
4. Bentuk Rangkaian
1. Rangkaian Dioda Logic
Saat input A dan B berlogika 0, maka output Y akan berlogika 0
Gambar 5. Rangkaian Dioda Logic input A dan B berlogika 0
Saat input A berlogika 1 dan B berlogika 0, maka output Y akan berlogika 0
Gambar 6. Rangkaian Dioda Logic saat input A berlogika 1 dan B berlogika 0

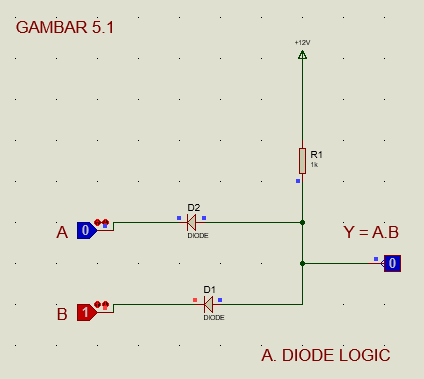

Saat input A berlogika 0 dan B berlogika 1, maka output Y akan berlogika 0
Gambar 7. Rangkaian Dioda Logic saat input A berlogika 0 dan B berlogika 1
Saat input A dan B berlogika 1, maka output Y akan berlogika 1
Gambar 8. Rangkaian Dioda Logic saat input A dan B berlogika 1
2. Resistor Transistor Logic
Gambar 8. Rangkaian Resistor Transistor Logic
3. Diode Transistor Logic
Gambar 9. Rangkaian Diode Transistor Logic
5. Prinsip Kerja
Rangkaian Dioda Logic
Pada rangkaian ini menggunakan prinsip fungsi logika AND seperti tabel dibawah ini:
Gambar 10. tabel logika fungsi AND
Rangkaian Resistor Transistor Logic

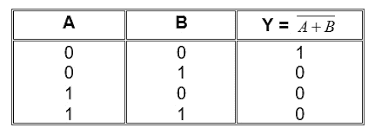

Pada rangkaian ini menggunakan prinsip fungsi logika NOR seperti tabel dibawah ini:
Gambar 11. tabel logika fungsi NOR
Rangkaian Diode Transistor Logic
Pada rangkaian ini menggunakan prinsip fungsi logika seperti tabel dibawah ini:
Gambar 12. tabel logika fungsi NAND
6. Video
Video Rangkaian Dioda Logic
Video Rangkaian Resistor Transistor Logic
Video Rangkaian Diode Transistor Logic
7. Link Download
Rangkaian Dioda Logic click here
Rangkaian Resistor Transistor Logic click here
Rangkaian Diode Transistor Logic click here
Video Rangkaian Dioda Logic click here
Video Rangkaian Resistor Transistor Logic click here
Video Rangkaian Resistor Transistor Logic click here
