Percobaan 2

1. Bandingkan hasil percobaan dengan teori dan jelaskan!

Jawab :

Pada tabel 7 :

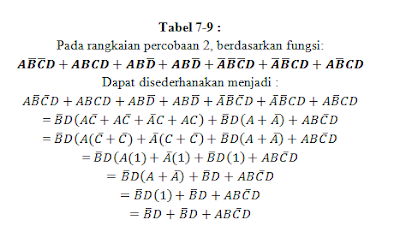

Tabel 7 dengan logika D=0, C=1, B=1, A=0.

Berdasarkan persamaan  yang telah diperoleh maka nilai B=1 dan D=0 sebagai input gerbang XOR sehingga diperoleh Output bernilai 1, selanjutnya A=0, B=1 dan C'=0 sebagai input gerbang AND, sehingga di peroleh output bernilai 0. Selanjutnya ountput dari gerbang XOR berlogika 1 dan gerbang AND berlogika 0 sebagai input gerbang OR sehingga diperoleh output berlogika 1 (H1 berlogika 1).

Berdasarkan persamaan yang telah diperoleh maka nilai B=1 dan D=0 sebagai input gerbang XOR sehingga diperoleh Output bernilai 1, selanjutnya A=0, C'=0, dan D= 0 sebagai input gerbang AND, sehingga di peroleh output bernilai 0. Selanjutnya ountput dari gerbang XOR berlogika 1 dan gerbang AND berlogika 0 sebagai input gerbang OR sehingga diperoleh output berlogika 1 (H2 berlogika 1), maka H(pers1) berlogika 1.



Pada tabel 8 :

Tabel 8 dengan logika D=0, C=1, B=1, A=1.

Berdasarkan persamaan  yang telah diperoleh maka nilai B=1 dan D=0 sebagai input

gerbang XOR sehingga diperoleh Output bernilai 1, selanjutnya A=1, B=1, dan C'=0 sebagai input gerbang AND, sehingga di peroleh output bernilai 0. Selanjutnya ountput dari gerbang XOR berlogika 1 dan gerbang AND berlogika 0 sebagai input gerbang OR sehingga diperoleh output berlogika 1 (H1 berlogika 1).

Berdasarkan persamaan  yang telah diperoleh maka nilai B=1 dan D=0 sebagai input gerbang XOR sehingga diperoleh Output bernilai 1, selanjutnya A=1, C'=0, dan D= 0 sebagai input gerbang AND, sehingga di peroleh output bernilai 0. Selanjutnya ountput dari gerbang XOR berlogika 1 dan gerbang AND berlogika 0 sebagai input gerbang OR sehingga diperoleh output berlogika 1(H2 berlogika 1), maka H(pers1) berlogika 1.

Pada tabel 9 :

Tabel 9 dengan logika D=1, C=0, B=0, A=0.

Berdasarkan persamaan yang telah diperoleh maka nilai B=0 dan D=1 sebagai input gerbang XOR sehingga diperoleh Output bernilai 1, selanjutnya A=0, B=0, dan C'=1 sebagai input gerbang AND, sehingga di peroleh output bernilai 0. Selanjutnya ountput dari gerbang XOR berlogika 1 dan gerbang AND berlogika 0 sebagai input gerbang OR sehingga diperoleh output berlogika 1 (H1 berlogika 1).

Berdasarkan persamaan  yang telah diperoleh maka nilai B=0 dan D=1 sebagai input gerbang XOR sehingga diperoleh Output bernilai 1, selanjutnya A=0, C'=1, dan D= 1 sebagai input gerbang AND, sehingga di peroleh output bernilai 0. Selanjutnya ountput dari gerbang XOR berlogika 1 dan gerbang AND berlogika 0 sebagai input gerbang OR sehingga diperoleh output berlogika 1 (H2 berlogika 1), maka H(pers1) berlogika 1.
