Laporan Akhir Modul 1 (Percobaan 1)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3. Video Praktikum

4. Analisa

5. Link Download

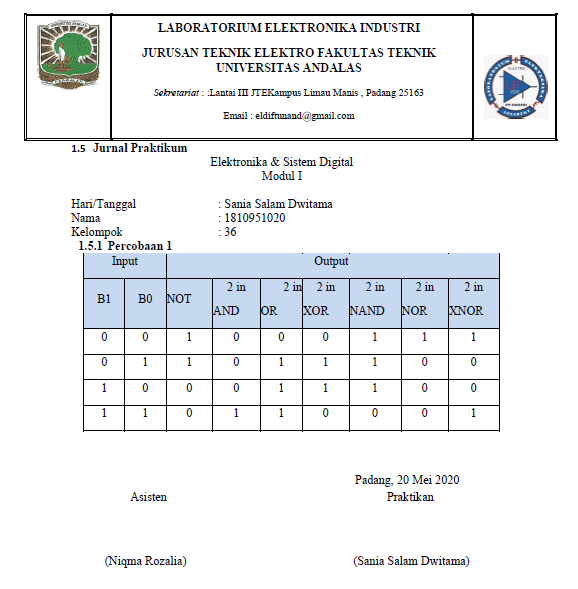

1. Jurnal

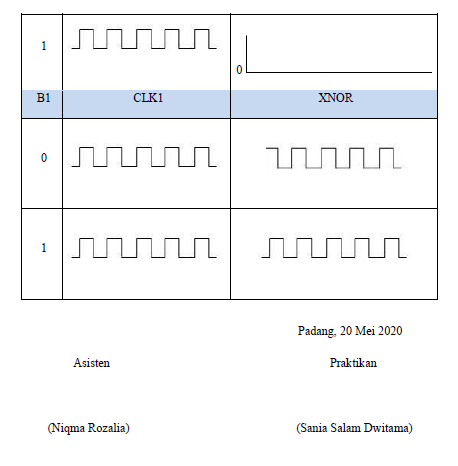

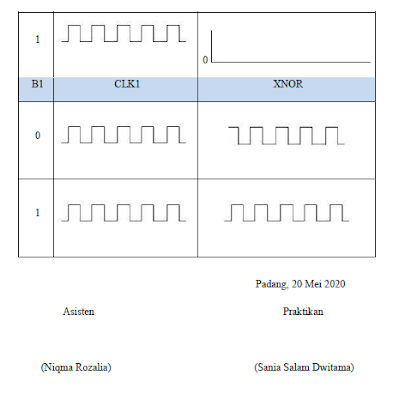

[kembali]

  2. Hardware

[kembali]

3. Video Praktikum

[kembali]

4. Analisa

Percobaan 1

1.    Bandingkan hasil percobaan dengan tabel kebenaran masing-masing gerbang logika!

Jawab :

Gerbang logika NOT :

Pada rangkaian percobaan 1, kaki gerbang NOT terhubung pada B1. Saat B0 berlogika 0 dan B1 berlogika 0 diperoleh output berlogika 1, saat B0 berlogika 1 dan B1 berlogika 0 diperoleh output berlogika 1, saat B0 berlogika 0 dan B1 berlogika 1 maka output berlogika 0, dan saat B0 berlogika 1 dan B1 berlogika 1 diperoleh output berlogika 0. Hasil Output pada gerbang logika NOT ini sesuai dengan hasil tabel kebenaran pada gerbang NOT yaitu hasil keluarannya akan selalu berlawanan dengan masukkannya.

Tabel 1.1 Tabel kebenaran logika NOT

A	Y
0	1
1	0

Gerbang logika AND :

Pada rangkaian percobaan 1, kaki gerbang AND terhubung ke B0 dan B1. Saat B0 berlogika 0 dan B1 berlogika 0 maka output akan berlogika 0, saat B0 berlogika 1 dan B1 berlogika 0 maka output akan berlogika 0, saat B0 berlogika 0 dan B1 berlogika 1 maka output kan berlogika 0, dan saat B0 berlogika 1 dan B1 berlogika 1 maka output akan berlogika 1. Hasil yang diperoleh pada percobaan ini sesuai dengan tabel kebenaran dari gerbang logika AND.

Tabel 1.2 Tabel kebenaran logika AND

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

Gerbang logika OR :

Pada rangkaian percobaan 1 kaki gerbang OR terhubung ke B0 dan B1. Saat B0 berlogika 0 dan B1 berlogika 0 maka output akan berlogika 0, saat B0 berlogika 1 dan B1 berlogika 0 maka output akan berlogika 1, saat B0 berlogika 0 dan B1 berlogika 1 maka output kan berlogika 1, dan saat B0 berlogika 1 dan B1 berlogika 1 maka output akan berlogika 1. Hasil yang diperoleh pada percobaan ini sesuai dengan tabel kebenaran dari gerbang logika OR.

Tabel 1.3 Tabel kebenaran logika OR

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	1



Gerbang logika XOR :

Pada rangkaian percobaan 1 kaki gerbang XOR terhubung ke B0 dan B1. Saat B0 berlogika 0 dan B1 berlogika 0 maka output akan berlogika 0, saat B0 berlogika 1 dan B1 berlogika 0 maka output akan berlogika 1, saat B0 berlogika 0 dan B1 berlogika 1 maka output kan berlogika 1, dan saat B0 berlogika 1 dan B1 berlogika 1 maka output akan berlogika 0. Hasil yang diperoleh pada percobaan ini sesuai dengan tabel kebenaran dari gerbang logika XOR.

Tabel 1.4 Tabel kebenaran logika XOR

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	0



Gerbang logika NAND :

Pada rangkaian percobaan 1 kaki gerbang NAND terhubung ke B0 dan B1. Saat B0 berlogika 0 dan B1 berlogika 0 maka output akan berlogika 1, saat B0 berlogika 1 dan B1 berlogika 0 maka output akan berlogika 1, saat B0 berlogika 0 dan B1 berlogika 1 maka output kan berlogika 1, dan saat B0 berlogika 1 dan B1 berlogika 1 maka output akan berlogika 0. Hasil yang diperoleh pada percobaan ini sesuai dengan tabel kebenaran dari gerbang logika NAND.

Tabel 1.5 Tabel kebenaran logika NAND

A	B	Y
0	0	1
0	1	1
1	0	1
1	1	0

Gerbang logika NOR :

Pada rangkaian percobaan 1 kaki gerbang NOR terhubung ke B0 dan B1. Saat B0 berlogika 0 dan B1 berlogika 0 maka output akan berlogika 1, saat B0 berlogika 1 dan B1 berlogika 0 maka output akan berlogika 0, saat B0 berlogika 0 dan B1 berlogika 1 maka output kan berlogika 0, dan saat B0 berlogika 1 dan B1 berlogika 1 maka output akan berlogika 0. Hasil yang diperoleh pada percobaan ini sesuai dengan tabel kebenaran dari gerbang logika NOR.

Tabel 1.6 Tabel kebenaran logika NOR

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	0



Gerbang logika XNOR :

Pada rangkaian percobaan 1 kaki gerbang XNOR terhubung ke B0 dan B1. Saat B0 berlogika 0 dan B1 berlogika 0 maka output akan berlogika 1, saat B0 berlogika 1 dan B1 berlogika 0 maka output akan berlogika 0, saat B0 berlogika 0 dan B1 berlogika 1 maka output kan berlogika 0, dan saat B0 berlogika 1 dan B1 berlogika 1 maka output akan berlogika 1. Hasil yang diperoleh pada percobaan ini sesuai dengan tabel kebenaran dari gerbang logika XNOR.

Tabel 1.7 Tabel kebenaran logika XNOR

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	1

[kembali]

5. Link Download

Rangkaian : click here

Video        : click here

HTML      : click here

[kembali]
