1. Komponen
- ARDUINO UNO
Gambar 1. Arduino Uno
- SENSOR LM 35
Gambar 2. LM 35
- LCD

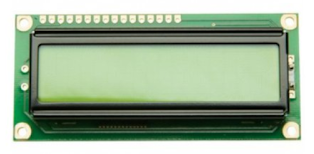

Gambar 3.LCD
3. Flowchart
#include <LiquidCrystal.h> //Deklarasi library LCD
#define LM35 A0 //Deklarasi pin A0 untuk LM35
LiquidCrystal lcd(2,3,4,5,6,7); //Deklarasi pin 2-7 untuk LCD
int nilaiSuhu; //Deklarasi variabel nilaiSuhu
void setup() { //Semua kode dalam fungsi ini dieksekusi sekali
pinMode(A0, INPUT); //Deklarasi pin A0 sebagai OUTPUT
lcd.begin(16,2); //Dimensi LCD yang digunakan
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
nilaiSuhu=((5*analogRead(LM35)*100.00)/1024); //Mencari nilai Suhu
lcd.clear(); //Menghapus layar LCD
lcd.setCursor(0,0); //Menentukan posisi kursor pada awal penulisan
lcd.print("LM35 Sensor Suhu"); //Menampilkan text pada LCD
lcd.setCursor(0,1); //Menentukan posisi kursor pada awal penulisan
lcd.print(nilaiSuhu); //Menampilkan nilaiSuhu pada LCD
delay(100); //Waktu delay 100 ms setelah dieksekusi
}
5. Analisa
PERCOBAAN II :
1. Bagaimana prinsip kerja LM 35 pada percobaan ini?
Jawab:
Pada rangkaian ini sensor suhu LM 35 digunakan untuk mendeteksi perubahan suhu. Perubahan suhu akan dideteksi dan selanjutnya suhu yang berupa sinyal analog akan diteruskan pada arduino yaitu pada kaki A0. Pada arduino sinyal yang berupa sinyal analog akan dikonversikan dengan persamaan (5*analogRead(LM35)*100.00)/1024) menjadi sinyal digital dan ditampilkan pada LCD.
