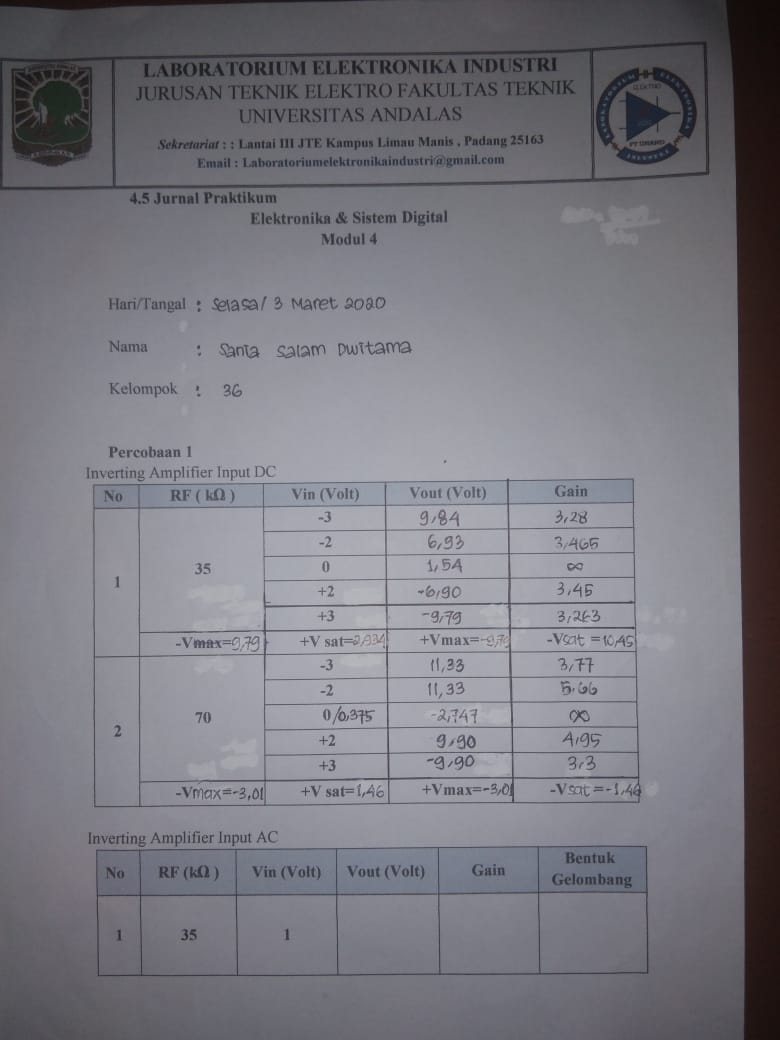

1. Jurnal

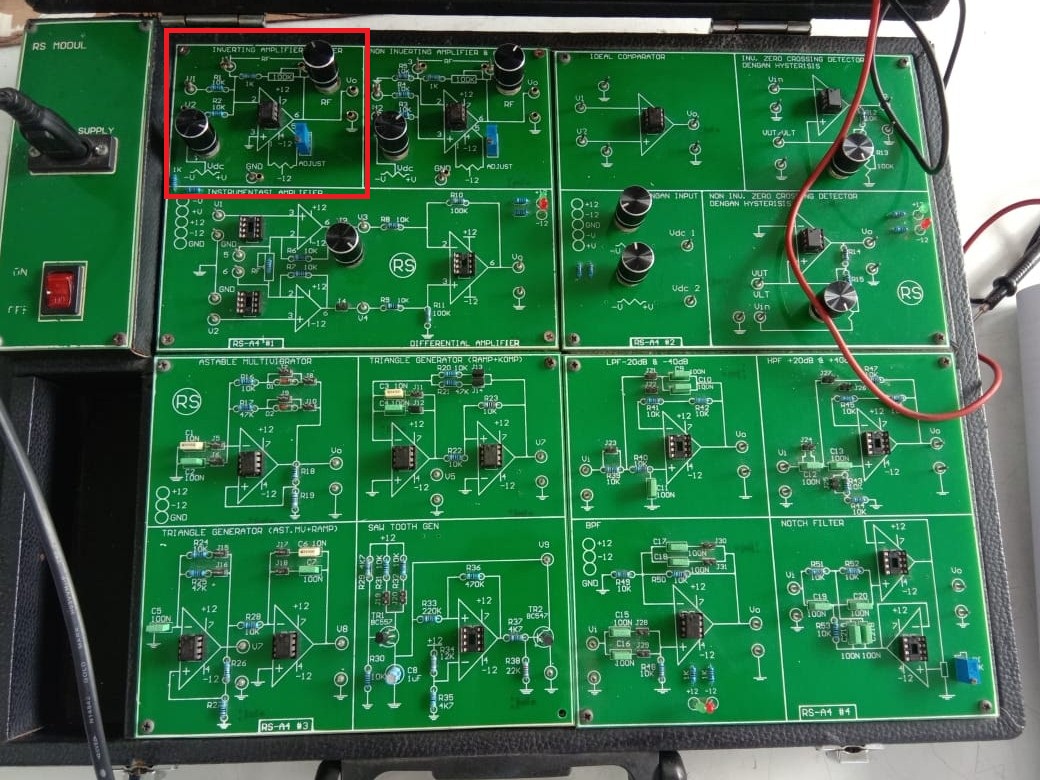

2. Hardware
[kembali]
3. Video Praktikum
[kembali]
4. Analisa
1. Jelaskan apa pengaruh Rf terhadap Vout
Jawab:
Rf (Resistor Feedback) akan memberikan pengaruh terhadap nilai dari Vout, apabila nilai dari Rf besar maka nilai Vout juga besar, saat nilai Rf kecil mka nilai dari Vout juga kecil. Hal ini dikarenakan antara Vout dan Rf berbanding lurus sesuai dengan rumus penguatan Inverting yaitu:
2. . Jelaskan pengaruh Ri terhadap Vout
Jawab:
nilai Ri dengan Vout berbanding tebalik, artinya saat nilai Ri diperbesar maka nilai d ari Vout nya semakin kecil, namun saat Ri diperkecil makan nilai Vout semakin besar, hal ini dapat kita lihat dari rumus penguatan Inverting yaitu:
3. Apa yang terjadi jika Rf dihilangkan
Jawab:
Pada Rangkaian inverting Rf berperan sebagai umpan balik, rangkaian inverting memiliki umpan balik negatif, jika Rf dihilangkan maka tidak akan terjadi pembalik pada Vout yang dihasilkan rangkaian inverting.
4. Apa Pengaruh Vsaturasi terhadap Vout
Jawab:
Vsat adalah batasan bagi Vout dimana:
+Vsat adalah nilai batasan maksimum bagi Vout.
-Vsat adalah nilai batasan minimum bagi Vout.
Vsat akan memberikan pengaruh yaitu membatasi nilai Vout yang terukur,
5. Jelaskan Hubungan Vout terhadap Gain
Jawab:
Gain merupakan besarnya penguatan yang dihasilkan oleh Op-Amp (faktor penguatan) dengan cara membandingkan nilai Vout dengan nilai Vin. Berdasarkan hasil percobaan dapat dilihat bahwa nilai gain berbanding lurus dengan Vout. jadi saat Voutnya besar maka nilai gain yang didapat akan bertambah besar karena nilainya berbanding lurus.
File HTML Klik disini
Video Praktikum Klik disini
